工場製作「無用継手」 |
|
|
|
|

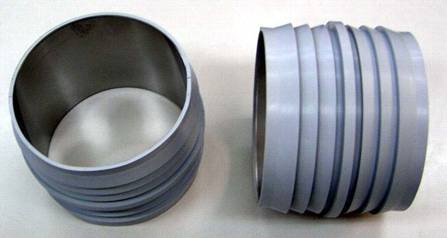

「MECインナージョイント」 φ200鋼管 STK・SGP t=4.5, 5.8mm 対応 |
|
|
|
鋼管の接続には、従来、フランジ、可とう継手が用いられております。この両継手は、工場での溶接作業が不可欠です。また、長さ寸法に製作誤差があった場合、現場での配管に困難を来たします。 |
|
そこで、工場製作が不要の新形式の継手を開発しました。本継手は、多少の製作誤差は吸収可能です。現場での管接続作業も極めて容易なものとなります。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐水圧性能 0.1MPa(約1kg/cu) |
|
|
◎ |
厚さ、4.5mmと5.8mmの鋼管に対応できます。ご注文の際には、厚さをご指定下さい。 |
|
◎ |
標準内径寸法 ±1.0mm
を適応範囲としております。この範囲を越えた鋼管の場合、接続部から漏水したり、インナージョイントの挿入に困難を来たす場合があります。あらかじめご了承下さい。 |
|
◎ |
本製品は、通り良く水密性を持たせて接続するための継手です。管の緊結は出来ません。鋼管は取付金具で確実に橋脚や桁に固定して下さい。また、横引き配管時に鋼管が片持ち状態になると、継手部にせん断応力が発生します。本継手は、このせん断応力に抗し切れません。取付金具のピッチに留意して下さい。 |
|
◎ |
インナージョイント挿入の妨げになる場合が有りますから、鋼管の接続管口のケレン、亜鉛鍍金のバリ処理を確実に行って下さい。 |
|
◎ |
本製品の挿入時には、専用滑剤をご使用下さい。専用滑剤は製品に付属しております。 |
|
価格 15,000円 |
|
|
|
|
|
|
|
|
|
